Produkt beskrivelse

ZJYX-seriens overfladekerneborerigge er fuldt hydraulisk drevne kraftborerigge, som hovedsageligt bruges til diamantboring i udforskningen af metal og ikke-metalliske faste aflejringer. Den kan også bruges til legeringsboring. Lodrette og skrå huller kan bores. Det kan også bruges til udforskning af hydrologi/olie- og gasfelter, fugning af dæmninger, ventilation, dræning af tunneler og en anden ingeniørboring.

Hovedtræk

◆ Overfladekerneboreriggen har høj rotationshastighed og rimeligt omdrejningshastighedsområde med mange rotationshastighedsserier og højt drejningsmoment ved lav hastighed. Den er velegnet til diamantkerneboring med lille diameter, såvel som hårdmetalkerneboring med stor diameter og forskellige ingeniørboringer. krav.

◆ Boreriggen har en stor slaglængde, hvilket er gavnligt for at reducere antallet af reverse stænger, forhindre kerneblokering og forbedre produktiviteten.

◆ Enkel struktur, let, god demontering, nem at flytte.

◆ Koncentreret betjening, enkel og bekvem, fleksibel og pålidelig betjening, hvilket i høj grad reducerer arbejdsintensiteten.

◆ Ved boring af skrå huller behøver boreriggen ikke et ekstra skrå tårn og kan løfte to borerør ad gangen.

◆ Boreriggen kan flyttes og installeres bekvemt og hurtigt, ingen grund til at samle et specielt boretårn, og forberedelsestiden forkortes betydeligt.

◆ Forskellige læsseformer, såsom slæbetype, larvebåndstype og anhængertype, kan vælges fleksibelt af brugerne i henhold til de faktiske behov.

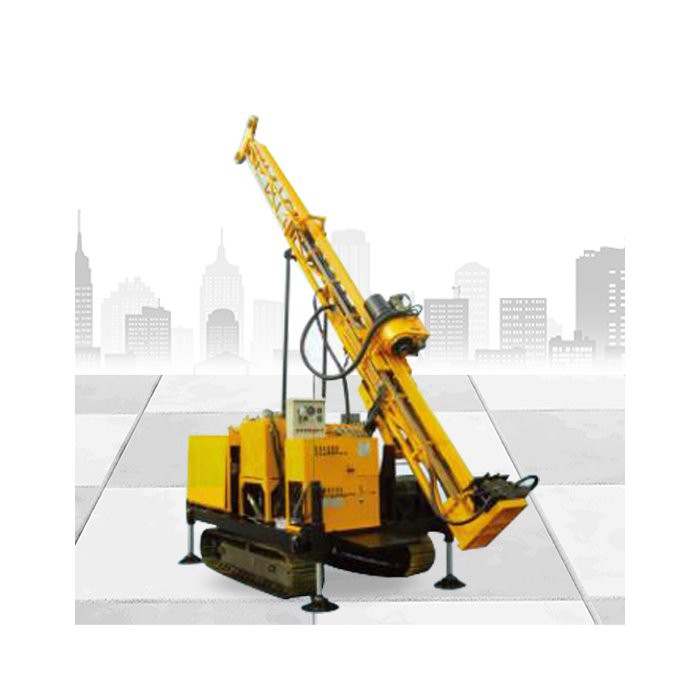

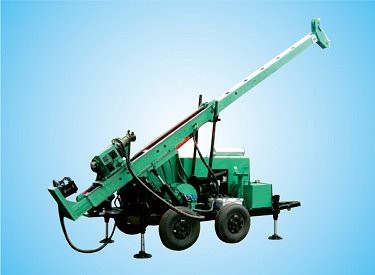

Trailermonteret kerneborerig	Kravlemonteret kerneborerig

Tekniske specifikationer

Model	ZJYX-200L/300L	ZJYX-300LG	ZJYX-600L	ZJYX-800L	ZJYX-1200LG
Boring Diameter/Dybde	BQ: 300m~400m	BQ: 400m	BQ: 600m	NQ: 900m	NQ: 1200m
	NQ: 200m~300m	NQ: 300m	NQ: 500m	HQ: 700m	HQ: 850m
		HQ: 100m	HQ: 300m	PQ: 450m	PQ: 600m
Borevinkel	0--90 grad	0--90 grad	0--90 grad	0--90 grad	0--90 grad
Borehovedets rotationshastighed/drejningsmoment	118~157RPM, 220~290RPM, 456~608RPM, 850~1135RPM/ Maks. drejningsmoment: 2000Nm	104~140 RPM; 223~298 RPM; 345~500 RPM; 800~1100RPM/ Maks. drejningsmoment: 2200N.m	114~152 RPM; 245~327 RPM; 374~499 RPM; 801~1065RPM/ Maks. drejningsmoment: 3000Nm	104~139 RPM; 220~295 RPM; 407~543 RPM; 690~1000RPM/ Maks drejningsmoment: 4000Nm	100~140 RPM; 210~300 RPM; 437~636 RPM; 750~1100RPM/ Maks drejningsmoment: 5200Nm
Borehoved fodringsslag	3500 mm	3500 mm	3500 mm	3500 mm	3500 mm
Borehoved Max. Løftekapacitet	30 kN	40kN	40kN	55kN	55kN
Borehoved Max. Trykkraft	50 kN	58kN	58kN	108kN	108kN
Hovedhejs Max. Løftekapacitet	32KN	55KN	55KN	71KN	71KN
Løftehastighed	30m/min	27m/min	27m/min	40m/min	40m/min
Hjælpeløft Max. Løftekapacitet	12KN	12KN	12KN	12KN	12KN
Løftehastighed	120m/min	120m/min	120m/min	120m/min	120m/min
Dieselmotor model	Cummins 4BTA3.9-C100	Cummins 4BTA3.9-C100	Cummins 6BTA5.9-C180	Cummins 6BTA5.9-C180	Cummins 6BTA5.9-C190
Dieselmotorkraft	74kw	74kw	132kw	132kw	140 kw
Borerigsvægt (crawler monteret)	omkring 6500 kg	omkring 6800 kg	omkring 7000 kg	omkring 10000 kg	omkring 11500 kg
