Produkt beskrivelse

ZJRC-300 boreudstyr til omvendt cirkulation er læsning af crawler-chassis, fuldt hydraulisk drev og boremaskine med krafthoved. Det er en ny type multi-formål, højeffektiv, miljøvenlig, flersporet borerig. Det er det foretrukne boreudstyr til dybe huller såsom geologisk efterforskningsboring, boring, overvågningsbrønde, jordvarmepumpeklimaanlæg osv.

ZJRC-300 reverse circulation (RC) boreriggen kan bruges til omvendt cirkulationsboring af jordhuller med forskellig trykluft. Hejsesystemet, styrekompensation, læsning og aflæsning af borerør, roterende fremføring, støtteben, spil, gang og andre systemer er alle implementeret med hydrauliske systemer, hvilket i høj grad reducerer arbejdsintensiteten og forbedrer konstruktionens effektivitet og kvalitet.

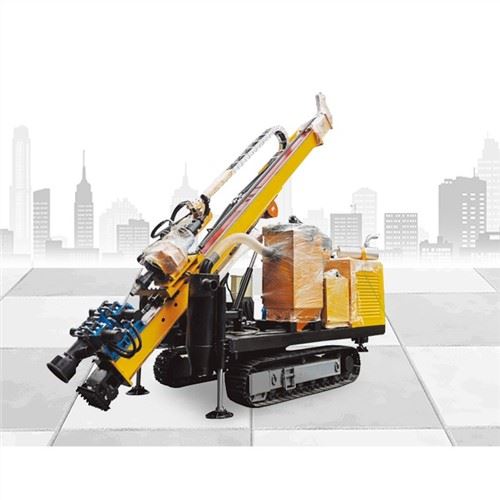

ZJRC-300 Reverse Circulation Drilling Equipment

Hovedkarakteristika
* Dieselmotoren er installeret med hydraulisk system, alle systemer inklusive gang, rotation, fodring, løft, ben, løft, kompensationssystem og skiftestænger er hydrauliske.
* Omvendt cirkulationssystem arbejder med DTH-teknologi, luftkompressor giver trykluft til stød og støvfjernelse.
* Når du arbejder, brug en omvendt cirkulationshammer, dobbeltrør, trykluft kommer ind mellem de to rør, og der udledes støv fra inderrøret.
* Kan også bruges til positive cyklusser ved brug af almindelige boreværktøjer.
* Arbejdssystemet består af fodringssystem, styreskinne (mast), roterende hoved, kompensationssystem, centraliseringssystem, stangskiftesystem, vikling og så videre.
* Aksialtryk, fremføringshastighed og rotationshastighed kan justeres.
* Gåsystemet er et selvkørende system, som er nemt at flytte og kan monteres med fire hydrauliske støtteben. Den kan læsses direkte uden at klatre.
* Fire hydrauliske ben bruges til at holde balancen i boringen under arbejdet.

Teknisk parameter

Model		ZJRC-300
Borerigvægt (crawler-monteret)	kg	11000 kg
Længde × Bredde × Højde (Normal)	mm	6750×2300×3000 mm
Omgivende temperaturområde	grad	-10 grad -38 grad
Nominel boredybde	m	300
Borediameter	mm	130-250
Udgang til borehoved
Udgangsrotationshastighed	rpm	55;110 rpm
Max udgangsmoment	N.m	10000N.m
Slag af Power Head
Fodring	mm	3500 mm
Trykkraft	kN	100 kN
Løftekapacitet	kN	150kN
Olie pumpe
Outputvolumen (stor oliepumpe)	ml/r	63 ml/r
Udgangsvolumen (minioliepumpe)	ml/r	25 ml/r
Outputvolumen (mellemoliepumpe)	ml/r	63 ml/r
Hydraulikolie (L-HM46)
Tank kapacitet	L	220L
Nominel filtreringspartikelstørrelse	μm	10μm
Type motordrev (6BTA5.9-C180)
Strøm	Kw	132Kw
Rotationshastighed (maks.)	rpm	2200 rpm
Spor Chassis Base (PD135XB)
Ganghastighed	km/t	2.0 km/t
Enhedstryk	MPa	＜0.05 MPa
Klatreevne	grad	Mindre end eller lig med 20 grader
Håndsving
Løftekraft	KN	11KN

Ansøgninger Areal
* ZJRC-300 boreudstyr til omvendt cirkulation anvendes hovedsageligt i RC-bor, geotermiske huller, ankerhuller til dyb kælderfundamentforankring og forstærkningshuller til jordarbejde.
* Det bruges også til boring i drænhullet og store tonnage forspændte forankringshuller i geoteknisk teknik, såsom sidehældningen af dæmningskonstruktion, jernbaner, motorveje osv., og forankringshullet til jordskredforebyggelse, rørtagborearbejde , fugearmeringshul, minifundamentpælehul, vandbrønd og observationsbrønd.

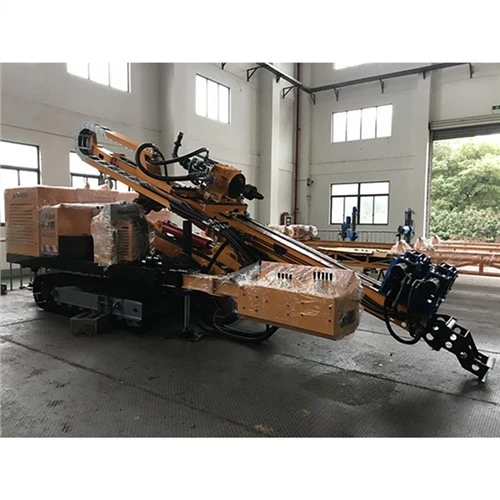

Cases of Reverse Circulation Drilling Equipment
